Cấu hình OSPF trên Juniper EX Layer 3

Để cấu hình OSPF trong một bộ chuyển mạch (cấu hình các bước sau trong cả hai bộ chuyển mạch):

1. Điều hướng đến công tắc bằng cách nhấp vào Switches > Switch Name
   Trang chi tiết chuyển đổi sẽ xuất hiện.
2. Cấu hình mạng bằng cách làm theo các bước dưới đây

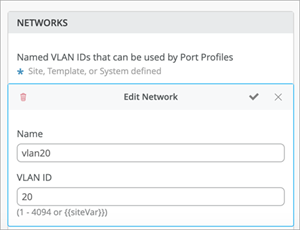

   1. Điều hướng đến ô NETWORKS và nhấp vào Add network.
      Cửa sổ Mạng mới sẽ xuất hiện.
   2. Nhập tên mạng (ví dụ vlan20 ), VLAN ID và subnet.
   3. Nhấp vào check mark ở góc trên bên phải của cửa sổ New Network để lưu cấu hình.

3. Tạo port profile bằng cách thực hiện theo các bước dưới đây:
   1. Trên cửa sổ PORT PROFILES, nhấp vào Add Profile
      Cửa sổ Hồ sơ cổng mới sẽ xuất hiện.
   2. Nhập thông tin chi tiết về profile. Trong ví dụ này, đặt tên cho hồ sơ này là vlan20portprofile . Trong port profile, bạn phải bao gồm mạng (vlan20) mà bạn đã tạo ở bước trước.
   3. Nhấp vào dấu kiểm ở góc trên bên phải của cửa sổ New Port Profile để lưu cấu hình.

4. Đính kèm cấu hình cổng vào cổng được kết nối với công tắc khác. Để thực hiện điều đó:

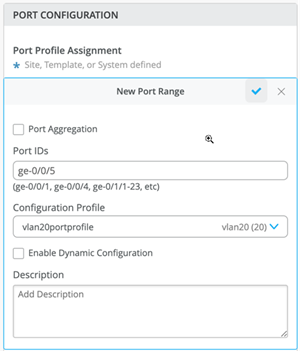

   1. Trên ô PORT CONFIGURATION, nhấp vào Add Port Configuration
      Cửa sổ New Port Configuration sẽ xuất hiện.
   2. Nhập thông tin cấu hình. Nhớ chỉ định giao diện có liên quan trong trường Port ID và bao gồm vlan20portprofile trong trường Configuration Profile.
   3. Nhấp vào check mark ở góc trên bên phải của cửa sổ New Port Configuration để lưu cấu hình.

5. Thêm địa chỉ IP vào mạng mà bạn đã tạo trước đó (vlan20). Các bước để thực hiện điều đó
   1. Trên ô CONFIGURATION IP, nhấp vào Add IP Configuration.
      Cửa sổ Cấu hình IP mới sẽ xuất hiện.
   2. Chọn Static làm loại địa chỉ.
   3. Chỉ định địa chỉ IP và subnet mask. Trong trường hợp này, hãy sử dụng 20.1.1.1/24 trên switch một và 20.1.1.2/24 trên switch khác.
   4. Từ danh sách Mạng (VLAN), chọn mạng (vlan20) mà bạn đã cấu hình trước đó.
   5. Nhấp vào check mark ở góc trên bên phải của cửa sổ New IP Configuration để lưu cấu hình.
6. Trên ô OSPF, hãy cấu hình vùng OSPF bằng cách làm theo các bước dưới đây:

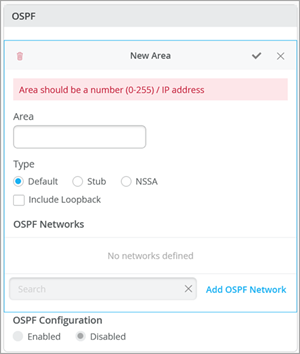

   1. Nhấp vào Add Area.

      Cửa sổ New Area sẽ xuất hiện.


   2. Chỉ rõ các thông tin chi tiết sau:

      • Area—Enter số diện tích (Phạm vi: 0 đến 255).

      • Type—Chỉ định loại khu vực từ danh sách thả xuống.

      • Include Loopback—Chọn check box nếu bạn muốn bao gồm giao diện vòng lặp trong vùng OSPF.

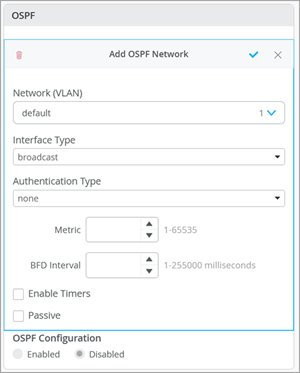

   3. Nhấp vào Add OSPF Network.

      Cửa sổ Add OSPF Network sẽ xuất hiện.


   4. Chỉ định mạng và bổ sung các thông tin chi tiết được liệt kê dưới đây:

      • Network (VLAN)—Từ danh sách thả xuống, chọn mạng (vlan20) mà bạn đã xác định trước đó.

      • Interface Type—Chọn một loại giao diện. Các tùy chọn sau đây khả dụng: broadcast, p2p và p2mp.

      • Authentication Type—Chọn loại xác thực từ các tùy chọn sau: md5, password và none. Nếu bạn chọn none, hãy đảm bảo rằng bạn chọn tùy chọn đó trong cả hai công tắc.

      • KEY—(Áp dụng nếu loại xác thực được chọn là md5). Chỉ định KEY để xác thực md5. KEY này phải giống nhau ở cả hai thiết bị.

      • Value—(Áp dụng nếu loại xác thực được chọn là md5). Chỉ định giá trị cho khóa md5 được chỉ định. Những giá trị này phải giống nhau ở cả hai thiết bị.

      • Password—(Áp dụng nếu loại xác thực được chọn là mật khẩu). Password phải giống nhau ở cả hai thiết bị chuyển mạch để lân cận OSPF hoạt động.

      • Metric—Chỉ định chi phí của giao diện OSPF.

      • BFD Interval—Chỉ định khoảng thời gian mà thiết bị trao đổi các gói BFD với đối tác của nó. Phạm vi: 1 đến 255000 (tính bằng mili giây).

      • Enable Timers—Tùy chọn này cho phép bạn cấu hình Hello Interval và Dead Interval.

      • Hello Interval—(Áp dụng nếu chọn Enable Times) chỉ định khoảng thời gian, tính bằng giây, trước khi thiết bị định tuyến gửi gói Hello ra khỏi giao diện. Theo mặc định, thiết bị định tuyến gửi gói Hello sau mỗi 10 giây.

      • Dead Interval—(Áp dụng nếu chọn Enable Times) chỉ định khoảng thời gian, tính bằng giây, mà thiết bị định tuyến chờ trước khi tuyên bố rằng thiết bị định tuyến lân cận không khả dụng. Theo mặc định, thiết bị định tuyến chờ 40 giây (gấp bốn lần khoảng thời gian chào).

      • Passive—Chọn check box này để quảng cáo địa chỉ giao diện trực tiếp trên một giao diện mà không thực sự chạy OSPF trên giao diện đó. Giao diện thụ động là giao diện mà thông tin địa chỉ được quảng cáo là tuyến đường nội bộ trong OSPF, nhưng giao thức không chạy trên đó.

   5. Nhấp vào check mark ở góc trên bên phải của cửa sổ Add OSPF Network để lưu thông tin mạng OSPF.
      Bạn sẽ trở về cửa sổ New Area window.
   6. Nhấp vào check mark ở góc trên bên phải của cửa sổ New Area để lưu thông tin OSPF Area.
7. Chọn Enabled check box trong phần OSPF Configuration trên ô OSPF.
8. Trên ô Routing, nhập router ID .
9. Nhấp vào SAVE ở góc trên bên phải của trang chi tiết chuyển mạch để lưu cấu hình trên chuyển mạch.
