TRIỂN KHAI DI DỜI TỦ RACK TỪ TẦNG 13 LÊN TẦNG 17 – TÒA NHÀ HCL HÀ NỘI

TRIỂN KHAI DI DỜI TỦ RACK TỪ TẦNG 13 LÊN TẦNG 17 – TÒA NHÀ HCL HÀ NỘI

Mục đích triển khai

Việc di dời tủ rack từ tầng 13 lên tầng 17 nhằm tối ưu hóa không gian sử dụng hạ tầng CNTT tại tòa nhà HCL Hà Nội, đồng thời tái bố trí các thiết bị mạng theo hướng khoa học, dễ vận hành và thuận tiện cho công tác quản trị hệ thống trong tương lai.

Hiện trạng thiết bị tại tầng 13

Tủ rack hiện tại đặt tại tầng 13 bao gồm các thiết bị chính sau (theo thứ tự từ trên xuống dưới):

• Thiết bị mạng quang và converter.
• Thiết bị chuyển mạch Layer 3 và firewall.
• Hệ thống Patch Panel chuẩn CAT6: Gồm nhiều tầng patch panel đấu nối với hệ thống switch qua dây nhảy mạng.
• Thiết bị lưu trữ hoặc máy chủ Dell EMC.
• Hệ thống dây nguồn và tổ chức dây phía sau tủ rack được bố trí gọn gàng bằng máng cáp dọc.

Toàn bộ thiết bị đang hoạt động ổn định và đã được đánh dấu từng cổng kết nối vật lý để phục vụ quá trình tháo lắp.

Phạm vi và trình tự công việc

- Ghi nhận hiện trạng & đánh dấu dây

• Ghi chú chi tiết toàn bộ đầu cáp mạng, dây nguồn, dây uplink theo từng cổng trên từng thiết bị tại tầng 13.
• Chụp ảnh sơ đồ patch panel và vị trí cắm dây hiện tại để đối chiếu khi lắp lại.
• Xác định rõ thứ tự các tầng patch panel để giữ nguyên khi chuyển lên tầng 17, về Switch có thay đổi vị trí thiết bị thứ 4 và 5 ở tầng 13 lên 17 sẽ là vị trí 1 và 2.

- Tháo dỡ và đóng gói

• Tắt nguồn thiết bị theo quy trình an toàn.
• Tháo từng thiết bị ra khỏi tủ rack tầng 13.
• Tháo toàn bộ patch panel để tái sử dụng tại tầng 17.
• Đóng gói thiết bị cẩn thận và vận chuyển lên tầng 17 bằng các phương tiện an toàn.

- Lắp đặt lại tại tầng 17

• Xác định vị trí lắp đặt và cố định lại tủ rack tại tầng 17.
• Lắp lại các thiết bị theo đúng thứ tự, đúng U như cũ.
• Cắm lại toàn bộ dây nguồn, dây mạng theo vị trí cổng đã đánh dấu từ tầng 13.
• Bấm lại các Patch Panel theo chuẩn T568B, đồng bộ với hệ thống cũ.

- Quản lý cáp và kiểm tra kết nối

• Sau khi bấm xong đầu RJ45, đi lại dây gọn gàng qua máng cáp và nẹp định hình.
• Tiến hành test toàn bộ các node mạng trong phòng thông qua thiết bị kiểm tra tín hiệu (network tester).
• Đảm bảo tất cả các kết nối vật lý hoạt động ổn định trước khi bàn giao.

- Kiểm tra và nghiệm thu

• Cấp nguồn lại cho toàn bộ thiết bị trong tủ rack.
• Kiểm tra trạng thái hoạt động của switch, firewall, server.
• Kiểm thử kết nối từ các thiết bị đầu cuối (PC, máy in, IP phone...) để đảm bảo đường truyền hoạt động bình thường.
• Ghi nhận sơ đồ kết nối mới tại tầng 17, cập nhật vào tài liệu nội bộ.

Hình ảnh thực tế trong quá trình triển khai

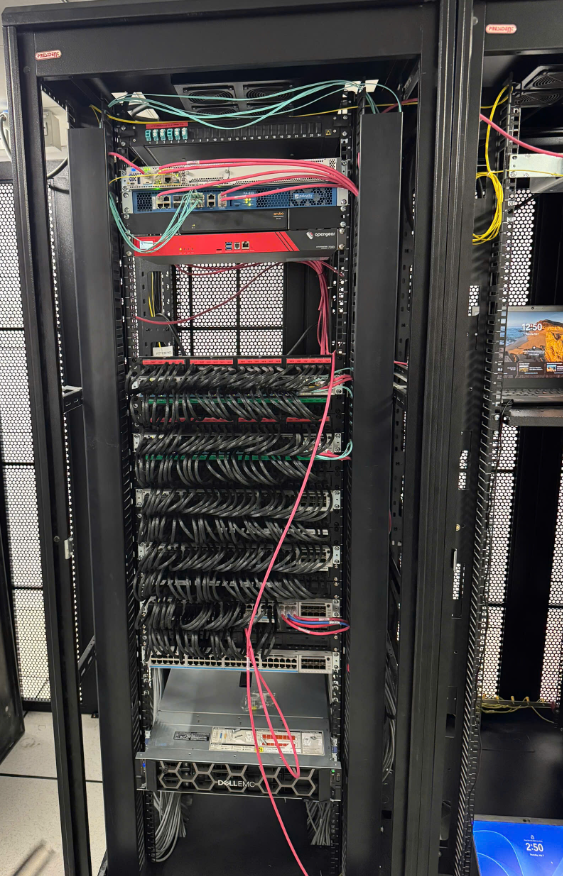

- Hình 1: Trước khi triển khai (Tầng 13)

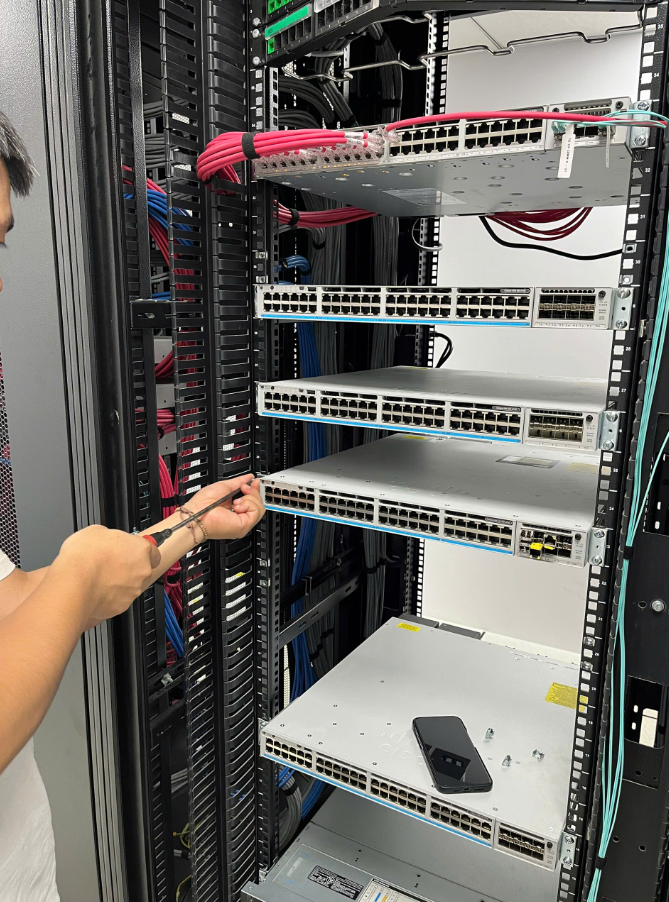

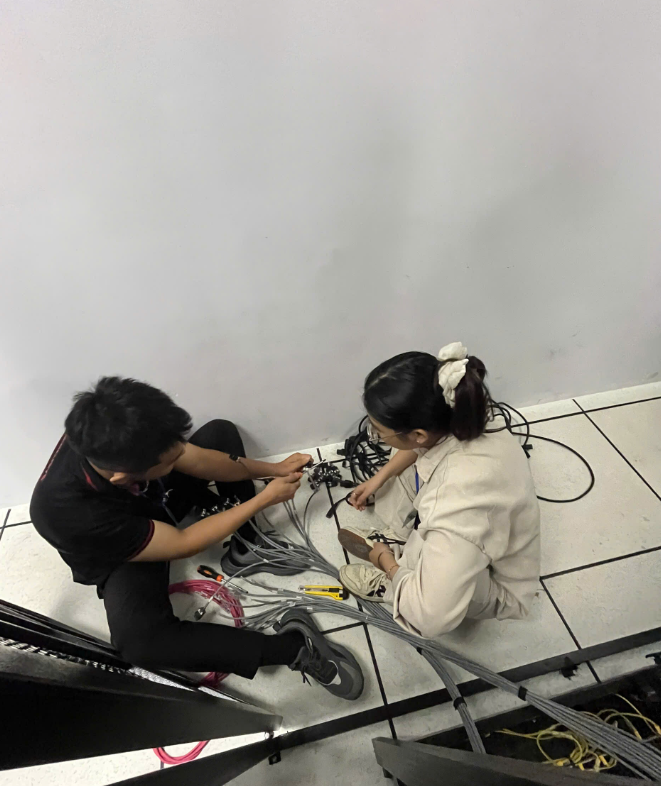

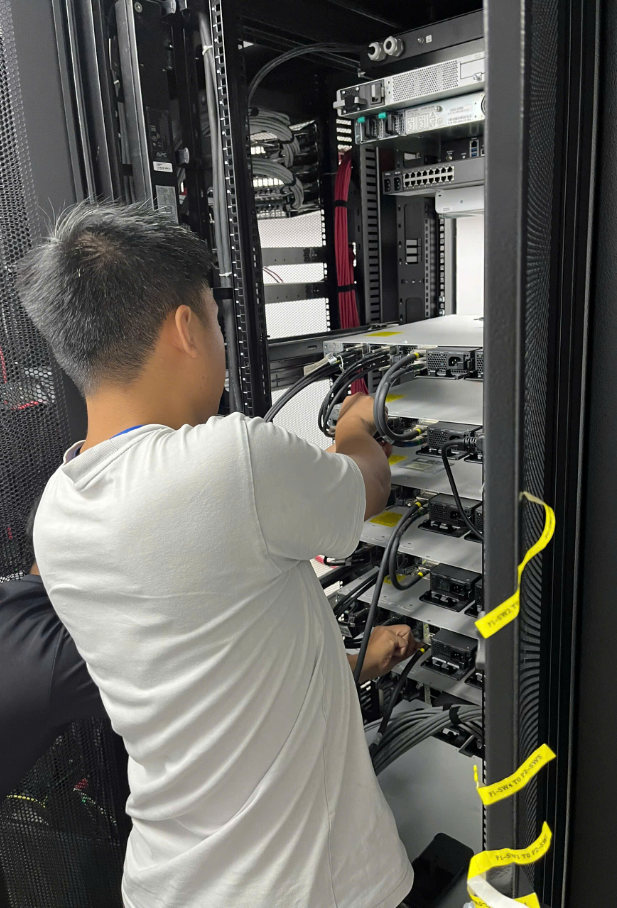

- Hình 2: Các hình ảnh triển khai.

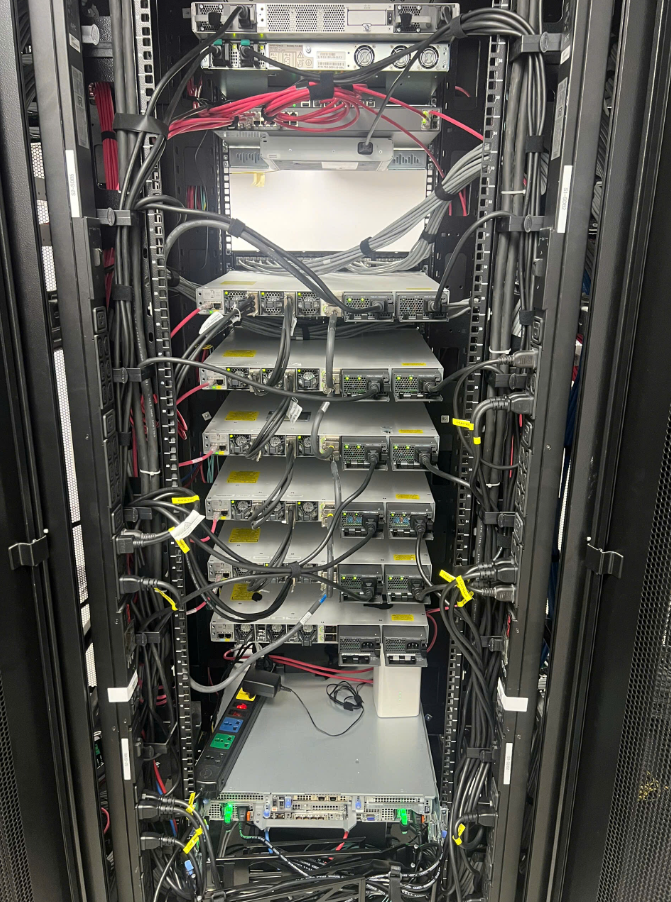

- Hình 3: Sau khi di dời thiết bị và đi lại dây

Kết luận

Việc di dời và tái lắp đặt tủ rack từ tầng 13 lên tầng 17 tại tòa nhà HCL Hà Nội đã được triển khai thành công, đúng tiến độ và đảm bảo các yêu cầu kỹ thuật. Toàn bộ thiết bị đã được lắp đặt chính xác theo sơ đồ cũ, kết nối mạng ổn định, các đầu dây mạng được bấm lại đúng chuẩn B, và hệ thống đã hoạt động bình thường sau khi kiểm tra.

Thông qua quá trình triển khai này, hệ thống hạ tầng mạng tại tầng 17 đã được tổ chức lại một cách khoa học, gọn gàng hơn, giúp việc quản lý, bảo trì và mở rộng trong tương lai trở nên thuận tiện hơn. Đồng thời, việc tận dụng lại các thiết bị cũ như patch panel cũng góp phần tiết kiệm chi phí đầu tư, đảm bảo hiệu quả tài chính cho doanh nghiệp.

Đây là một bước quan trọng trong kế hoạch tối ưu hóa hạ tầng CNTT của đơn vị, đồng thời cũng là tiền đề cho các hoạt động nâng cấp tiếp theo nếu có trong thời gian tới.
